المواد القياسية

Nitrile المطاط NBR أو Fluororubber FKM

* يمكن تخصيص مجموعات المواد الأخرى

وفقا لظروف العمل.

مقدمة المنتج

يتم تشكيل سدادة رباعية تعرف أيضاً بختم X-ring ، بواسطة الفلكنة في قالب لتشكيل ختم حلقي يكون المقطع العرضي هو أربعة شفاه سدادة.

ميزة المنتج

منخفضة التكلفة ختم الحل

لا تشوه بسهولة في الحركة الهيدروليكية والترددية

مقطع عرضي متناظر

إما واحدة أو مزدوجة تعمل المدعومة

تطبيقات واسعة ، سهلة المطابقة

ضغط اتصال موحد وانخفاض التسرب

تركيب بسيط وسريع بدون ملحقات

توافق عالي ، متوافق تقريباً مع جميع السوائل

مبدأ الختم

الحلقة الرباعية هي عنصر مانع للتسرب مناسب

لالمكابس ، قضبان المكبس ، الغطاسون ، الخ. في reciproca

حركة تينغ ويمكن أيضا تطبيقها على مهاوي و

مانبرس ، إلخ. تحت الاشتراك ، دوامة والتناوب يخدع

-ditions. عند تركيبها في أشكال مختلفة من الأخاديد ،

يضفي ضغطها الشعاعي أو المحوري ضغطًا أوليًا

القدرة على الختم إلى حلقة رباعية ، مما يزيد من

قوة الختم مع زيادة الضغط. تحت الفعل

من الضغط ، وشكل المقطع العرضي للحلقة رباعية

سيجعل الضغط ينتقل بالتساوي في جميع الجوانب

(كما هو موضح في الشكل الصحيح ، فإنه يحتوي على تأثير ختم جيد).

حالة التشغيل

سرعة	الضغط	درجة الحرارة	وسائل الإعلام	القطر الموردة
-	0-20Mpa	-30 ℃ ~ 200 ℃	زيت هيدروليكي (قاعدة زيت معدني)	3mm و-600MM

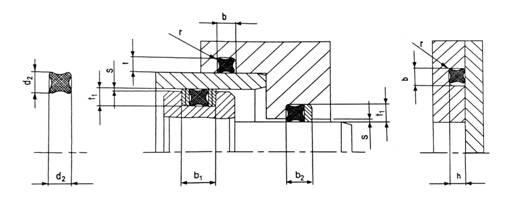

رسم تقنى _ رسم عن طريق الكمبيوتر

تصاعد الأبعاد

د ₂	ر / ح	ر ₁	ب	ص	S
1.02	0.75	0.80	1.20	0.10	0.03
1.27	0.90	1.00	1.40	0.10	0.03
1.52	1.15	1.25	1.70	0.22	0.04
1.78	1.40	1.50	2.00	0.22	0.05
2.62	2.25	2.30	3.00	0.30	0.08
3.53	3.10 (3.00)	3.20 (3.15)	4.00	0.40	0.08
5.33	4.75 (4.50)	4.90 (4.75)	6.00	0.40	0.10
6.99	6.20 (6.00)	6.40 (6.20)	8.00	0.60	0.10

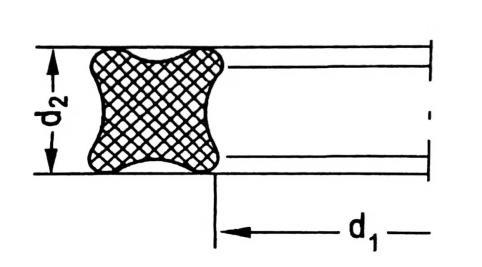

قائمة المواصفات

D1	±	D2	±	D1	±	D2	±
0.74	0.1	1.02	0.08	113.89	0.76	3.53	0.1
1.07	0.1	1.27	0.08	113.07	0.76	3.53	0.1
1.42	0.1	1.52	0.08	120.24	0.76	3.53	0.1
1.78	0.13	1.02	0.08	123.42	0.84	3.53	0.1
1.78	0.13	1.78	0.08	126.59	0.84	3.53	0.1
2	0.13	1.5	0.08	129.77	0.84	3.53	0.1
2.57	0.13	1.78	0.08	132.94	0.89	3.53	0.1
2.9	0.13	1.78	0.08	136.12	0.89	3.53	0.1
3.68	0.13	1.78	0.08	139.29	0.89	3.53	0.1
4.47	0.13	1.78	0.08	142.47	0.89	3.53	0.1
5.28	0.13	1.78	0.08	145.64	0.89	3.53	0.1
6.07	0.13	1.78	0.08	148.82	0.89	3.53	0.1
7.65	0.13	1.78	0.08	151.99	0.89	3.53	0.1
8.2	0.13	1.78	0.08	158.34	1.02	3.53	0.1
9.25	0.13	1.78	0.08	164.69	1.02	3.53	0.1
10.82	0.13	1.78	0.08	171.04	1.02	3.53	0.1
12.42	0.13	1.78	0.08	177.39	1.02	3.53	0.1
14	0.18	1.78	0.08	183.74	1.14	3.53	0.1
15.6	0.23	1.78	0.08	190.09	1.14	3.53	0.1
17.17	0.23	1.78	0.08	196.44	1.14	3.53	0.1
18.77	0.23	1.78	0.08	202.79	1.14	3.53	0.1
20.35	0.23	1.78	0.08	209.14	1.27	3.53	0.1
21.95	0.23	1.78	0.08	215.49	1.27	3.53	0.1
23.52	0.23	1.78	0.08	221.84	1.27	3.53	0.1
25.12	0.25	1.78	0.08	228.19	1.27	3.53	0.1
26.7	0.25	1.78	0.08	234.54	1.4	3.53	0.1
28.3	0.25	1.78	0.08	240.89	1.4	3.53	0.1
29.87	0.28	1.78	0.08	247.24	1.4	3.53	0.1
31.47	0.28	1.78	0.08	253.59	1.4	3.53	0.1
33.05	0.28	1.78	0.08	266.29	1.4	3.53	0.1
34.65	0.33	1.78	0.08	278.99	1.65	3.53	0.1
37.82	0.33	1.78	0.08	291.69	1.65	3.53	0.1
41	0.33	1.78	0.08	304.39	1.65	3.53	0.1
44.17	0.38	1.78	0.08	329.79	1.65	3.53	0.1
47.35	0.38	1.78	0.08	355.19		3.53	0.1
50.52	0.46	1.78	0.08	38.59	1.65	3.53	0.1
53.7	0.46	1.78	0.08	405.26	1.9	3.53	0.1
56.87	0.46	1.78	0.08	430.66	2.16	3.53	0.1
60.05	0.46	1.78	0.08	456.06	2.42	3.53	0.1
63.22	0.46	1.78	0.08	10.46	0.13	5.33	0.13
66.4	0.51	1.78	0.08	12.07	0.13	5.33	0.13
69.57	0.51	1.78	0.08	13.64	0.18	5.33	0.13
72.75	0.51	1.78	0.08	15.24	0.23	5.33	0.13
75.92	0.61	1.78	0.08	16.81	0.23	5.33	0.13
82.27	0.61	1.78	0.08	18.42	0.25	5.33	0.13
88.62	0.61	1.78	0.08	19.99	0.25	5.33	0.13
94.97	0.69	1.78	0.08	21.59	0.25	5.33	0.13
101.32	0.69	1.78	0.08	23.16	0.25	5.33	0.13
107.67	0.76	1.78	0.08	24.77	0.25	5.33	0.13
114.02	0.76	1.78	0.08	26.34	0.25	5.33	0.13
120.37	0.76	1.78	0.08	27.94	0.3	5.33	0.13
126.72	0.94	1.78	0.08	29.51	0.3	5.33	0.13
133.07	0.94	1.78	0.08	31.12	0.3	5.33	0.13
1.24	0.1	2.62	0.08	32.69	0.3	5.33	0.13
2.06	0.1	2.62	0.08	34.29	0.3	5.33	0.13
2.84	0.13	2.62	0.08	37.47	0.38	5.33	0.13
3.63	0.13	2.62	0.08	39.2	0.38	5.33	0.13
4.42	0.13	2.62	0.08	40.64	0.38	5.33	0.13
5.23	0.13	2.62	0.08	43.82	0.38	5.33	0.13
6.02	0.13	2.62	0.08	45.2	0.38	5.33	0.13
7.59	0.13	2.62	0.08	46.99	0.38	5.33	0.13
9.19	0.13	2.62	0.08	50.17	0.46	5.33	0.13
10.2	0.13	2.62	0.08	53.34	0.46	5.33	0.13
10.77	0.13	2.62	0.08	56.52	0.46	5.33	0.13
12.37	0.13	2.62	0.08	59.69	0.46	5.33	0.13
13.94	0.18	2.62	0.08	62.84	0.51	5.33	0.13
14.7	0.23	2.62	0.08	66.04	0.51	5.33	0.13
14.8	0.23	2.62	0.08	69.22	0.51	5.33	0.13
15.54	0.23	2.62	0.08	72.39	0.51	5.33	0.13
16.2	0.23	2.62	0.08	75.59	0.61	5.33	0.13
17.12	0.23	2.62	0.08	78.74	0.61	5.33	0.13
18.72	0.23	2.62	0.08	81.92	0.61	5.33	0.13
20.29	0.25	2.62	0.08	85.09	0.61	5.33	0.13
21.89	0.25	2.62	0.08	88.27	0.61	5.33	0.13
23.47	0.25	2.62	0.08	91.44	0.71	5.33	0.13
25.07	0.25	2.62	0.08	94.62	0.71	5.33	0.13
26.64	0.25	2.62	0.08	97.79	0.71	5.33	0.13
28.24	0.25	2.62	0.08	100.97	0.71	5.33	0.13
29.82	0.3	2.62	0.08	104.14	0.71	5.33	0.13
31.42	0.3	2.62	0.08	107.32	0.76	5.33	0.13
32.99	0.3	2.62	0.08	110.49	0.76	5.33	0.13
34.59	0.3	2.62	0.08	113.67	0.76	5.33	0.13
36.17	0.3	2.62	0.08	116.84	0.76	5.33	0.13
37.77	0.3	2.62	0.08	120.02	0.76	5.33	0.13
39.34	0.38	2.62	0.08	123.19	0.76	5.33	0.13
40.94	0.38	2.62	0.08	126.37	0.94	5.33	0.13
42.52	0.38	2.62	0.08	129.54	0.94	5.33	0.13
44.12	0.38	2.62	0.08	132.72	0.94	5.33	0.13
45.69	0.38	2.62	0.08	135.89	0.94	5.33	0.13
47.29	0.38	2.62	0.08	139.07	0.94	5.33	0.13
48.9	0.43	2.62	0.08	142.24	0.94	5.33	0.13
50.47	0.43	2.62	0.08	145.42	0.94	5.33	0.13
52.07	0.43	2.62	0.08	148.49	0.94	5.33	0.13
53.64	0.43	2.62	0.08	151.77	0.94	5.33	0.13
55.25	0.43	2.62	0.08	158.12	1.02	5.33	0.13
56.82	0.43	2.62	0.08	164.47	1.02	5.33	0.13
58.42	0.51	2.62	0.08	170.82	1.02	5.33	0.13
59.99	0.51	2.62	0.08	177.17	1.02	5.33	0.13
61.6	0.51	2.62	0.08	183.52	1.14	5.33	0.13
63.17	0.51	2.62	0.08	189.87	1.14	5.33	0.13
64.77	0.51	2.62	0.08	196.22	1.14	5.33	0.13
66.34	0.51	2.62	0.08	202.57	1.14	5.33	0.13
67.95	0.56	2.62	0.08	208.92	1.27	5.33	0.13
69.52	0.56	2.62	0.08	215.27	1.27	5.33	0.13
71.12	0.56	2.62	0.08	221.62	1.27	5.33	0.13
72.69	0.56	2.62	0.08	227.97	1.27	5.33	0.13
75.87	0.61	2.62	0.08	234.32	1.4	5.33	0.13
82.22	0.61	2.62	0.08	240.67	1.4	5.33	0.13
88.57	0.61	2.62	0.08	247.02	1.4	5.33	0.13
94.92	0.71	2.62	0.08	253.37	1.4	5.33	0.13
101.27	0.71	2.62	0.08	266.07	1.52	5.33	0.13
107.62	0.76	2.62	0.08	278.77	1.52	5.33	0.13
113.97	0.76	2.62	0.08	291.47	1.65	5.33	0.13
120.32	0.76	2.62	0.08	304.17	1.65	5.33	0.13
126.67	0.89	2.62	0.08	329.57	1.65	5.33	0.13
133.02	0.89	2.62	0.08	354.97	1.78	5.33	0.13
139.37	0.89	2.62	0.08	380.37	1.78	5.33	0.13
145.72	0.89	2.62	0.08	405.26	1.91	5.33	0.13
152.07	0.89	2.62	0.08	430.66	2.03	5.33	0.13
158.42	1.02	2.62	0.08	456.06	2.15	5.33	0.13
164.77	1.02	2.62	0.08	481.41	2.25	5.33	0.13
171.12	1.02	2.62	0.08	506.81	2.41	5.33	0.13
177.47	1.02	2.62	0.08	532.21	2.41	5.33	0.13
183.82	1.14	2.62	0.08	557.61	2.54	5.33	0.13
190.17	1.14	2.62	0.08	582.68	2.67	5.33	0.13
196.52	1.14	2.62	0.08	608.08	2.79	5.33	0.13
202.87	1.14	2.62	0.08	633.48	2.92	5.33	0.13
209.22	1.27	2.62	0.08	658.88	3.05	5.33	0.13
215.57	1.27	2.62	0.08	113.67	0.84	6.99	0.15
221.92	1.27	2.62	0.08	116.84	0.84	6.99	0.15
228.27	1.27	2.62	0.08	120.02	0.84	6.99	0.15
234.62	1.4	2.62	0.08	123.19	0.84	6.99	0.15
240.97	1.4	2.62	0.08	126.37	0.94	6.99	0.15
247.32	1.4	2.62	0.08	129.54	0.94	6.99	0.15
4.34	0.13	3.53	0.1	132.72	0.94	6.99	0.15
5.94	0.13	3.53	0.1	135.89	0.94	6.99	0.15
7.52	0.13	3.53	0.1	139.07	0.94	6.99	0.15
9.12	0.13	3.53	0.1	142.24	0.94	6.99	0.15
10.69	0.13	3.53	0.1	145.42	0.94	6.99	0.15
12.29	0.13	3.53	0.1	148.59	0.94	6.99	0.15
13.87	0.18	3.53	0.1	151.77	0.94	6.99	0.15
15.47	0.23	3.53	0.1	158.12	1.02	6.99	0.15
17.04	0.23	3.53	0.1	160.5	1.02	6.99	0.15
18.2	0.25	3.53	0.1	1647.47	1.02	6.99	0.15
18.64	0.25	3.53	0.1	170.82	1.02	6.99	0.15
20.22	0.25	3.53	0.1	177.17	1.02	6.99	0.15
21.82	0.25	3.53	0.1	183.52	1.14	6.99	0.15
23.39	0.25	3.53	0.1	189.87	1.14	6.99	0.15
24.99	0.25	3.53	0.1	196.22	1.14	6.99	0.15
26.57	0.25	3.53	0.1	202.27	1.14	6.99	0.15
28.17	0.3	3.53	0.1	215.27	1.4	6.99	0.15
29.74	0.3	3.53	0.1	227.97	1.4	6.99	0.15
31.34	0.3	3.53	0.1	240.67	1.4	6.99	0.15
32.92	0.3	3.53	0.1	253.37	1.4	6.99	0.15
34.52	0.3	3.53	0.1	266.07	1.52	6.99	0.15
36.09	0.3	3.53	0.1	278.77	1.52	6.99	0.15
37.69	0.38	3.53	0.1	291.47	1.52	6.99	0.15
40.87	0.38	3.53	0.1	304.17	1.52	6.99	0.15
44.04	0.38	3.53	0.1	316.87	1.52	6.99	0.15
47.22	0.46	3.53	0.1	329.57	1.52	6.99	0.15
50.39	0.46	3.53	0.1	342.27	1.79	6.99	0.15
53.57	0.46	3.53	0.1	354.97	1.79	6.99	0.15
56.74	0.51	3.53	0.1	367.67	1.79	6.99	0.15
59.92	0.51	3.53	0.1	380.37	1.79	6.99	0.15
63.09	0.51	3.53	0.1	393.07	1.79	6.99	0.15
66.27	0.51	3.53	0.1	405.26	1.9	6.99	0.15
69.44	0.61	3.53	0.1	417.96	1.9	6.99	0.15
72.62	0.61	3.53	0.1	430.66	2.05	6.99	0.15
75.79	0.61	3.53	0.1	443.36	2.15	6.99	0.15
78.97	0.61	3.53	0.1	456.06	2.15	6.99	0.15
82.14	0.61	3.53	0.1	468.76	2.15	6.99	0.15
85.32	0.61	3.53	0.1	481.46	2.29	6.99	0.15
88.49	0.61	3.53	0.1	494.16	2.29	6.99	0.15
91.67	0.71	3.53	0.1	506.86	2.41	6.99	0.15
94.84	0.71	3.53	0.1	532.26	2.41	6.99	0.15
98.02	0.71	3.53	0.1	557.66	2.55	6.99	0.15
101.19	0.71	3.53	0.1	582.68	2.65	6.99	0.15
104.37	0.71	3.53	0.1	608.08	2.8	6.99	0.15
107.54	0.76	3.53	0.1	633.48	2.9	6.99	0.15
110.72	0.76	3.53	0.1	658.87	3.05	6.99	0.15

* مزيد من المواصفات عند الطلب ، ونحن أيضا توريد المنتجات تحول أو منتجات نصف منتهية.

الوسم : الحلقات المطاطية x الخواتم ، الصين ، الموردين ، المصنعين ، مصنع ، الجملة ، مخصصة ، شراء ، صنع في الصين, الأختام الثابتة الفلورو, أختام زنبرك عالية الضغط للشفة, حلقات مطاط النتريل, RIPBER X RING Quad Rings, حدث ختم ثابت, معرض ختم ثابت

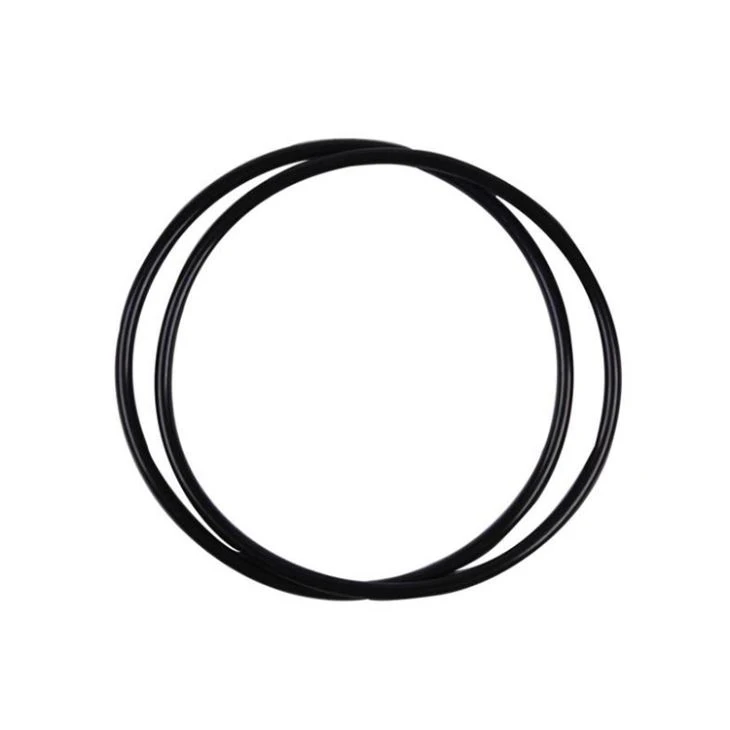

حلقات مطاط X رنين رباعية
